1.兩者究竟是什么關系？
? ?閥門的流量與流速主要取決于閥門的通徑，也與閥門的結構型式對介質的阻力有關，同時與閥門的壓力、溫度及介質的濃度等諸因素有著一定內在聯系。
? ? ? ?The flow channel area of ??the valve has a direct relationship with the flow rate and flow rate, and the flow rate and flow rate are two mutually dependent quantities. When the flow rate is constant, the flow rate is large, and the flow channel area can be smaller; when the flow rate is small, the flow channel area can be larger. On the contrary, the flow channel area is large, its flow velocity is small; the flow channel area is small, its flow velocity is large.
? ?
? ?閥門的流道面積與流速、流量有著直接關系，而流速與流量是相互依存的兩個量。當流量一定時，流速大，流道面積便可小些；流速小，流道面積就可以大些。反之，流道面積大，其流速小；流道面積小，其流速大。
? ? ? 介質的流速大，閥門通徑可以小些，但阻力損失較大，閥門易損壞。流速大，對易燃易爆介質會產生靜電效應，造成危險；流速太小，效率低，不經濟。對粘度大和易爆的介質，應取較小的流速。油及粘度大的液體隨粘度大小選擇流速，一般取0.1～2m/s。
? ? 一般情況下，流量是已知的，流速可由經驗確定。通過流速和流量可以計算閥門的公稱通徑。? ? ? ??
? ?閥門通徑相同，其結構型式不同，流體的阻力也不一樣。在相同條件下，閥門的阻力系數越大，流體通過閥門的流速、流量下降越多；閥門阻力系數越小，流體通過閥門的流速、流量下降越少。

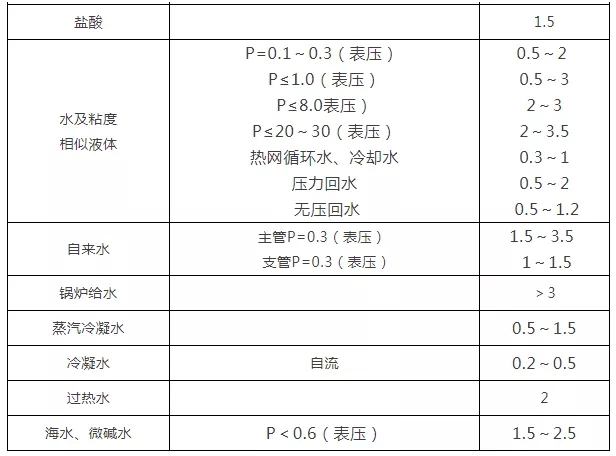

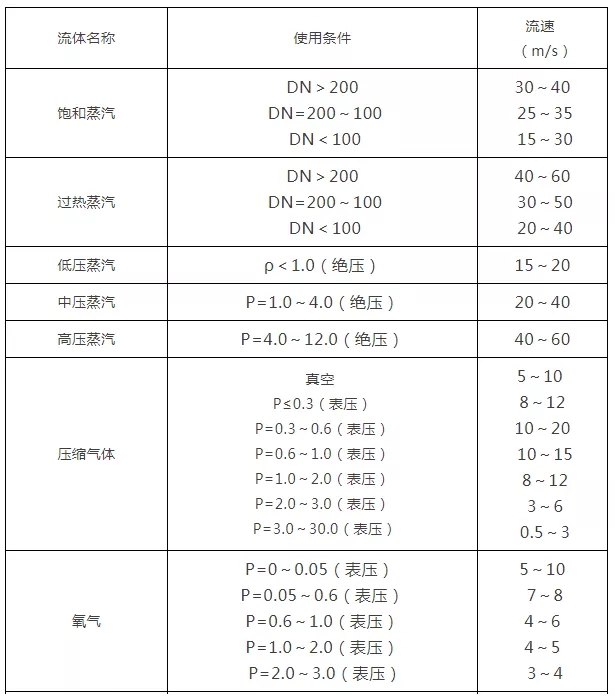

2.各種介質常用流速一覽表
注：
?● DN值的單位為：mm
?● P值的單位為：MPa
?●閘閥的阻力系數小，僅在0.1～1.5的范圍內
?●口徑大的閘閥，阻力系數為0.2～0.5
?●縮口閘閥阻力系數大一些
?●截止閥的阻力系數比閘閥大得多，一般在4～7之間。Y型截止閥（直流式）阻力系數最? 小，在1.5～2之間
?●鍛鋼截止閥阻力系數最大，甚至高達8?
?●止回閥的阻力系數視結構而定：旋啟式止回閥通常約為0.8～2，其中多瓣旋啟式止回閥的阻力系數較大
?●升降式止回閥阻力系數最大，高達12
?●旋塞閥的阻力系數小，通常約為0.4～1.2?

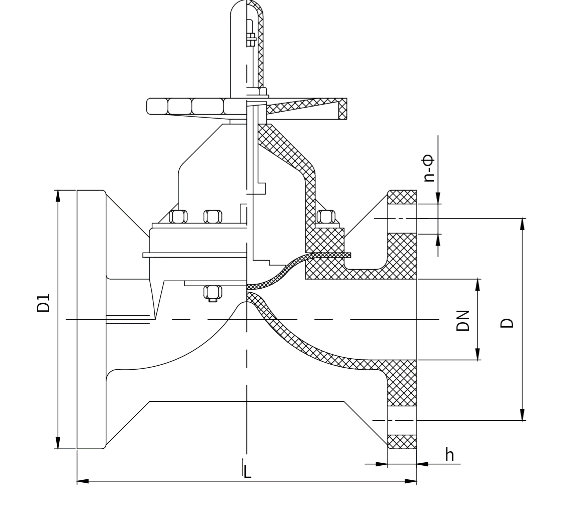

?●隔膜閥的阻力系數一般在2.3左右?
?●蝶閥的阻力系數小，一般在0.5以內
?●球閥的阻力系數最小，一般在0.1左右?
? 上述閥門的阻力系數是閥門全開狀態下的數值。
