優質白色PVDF底閥全密封DN50-DN300塑料pvdf工業底閥
類型：腳踏閥
產地：中國
品牌名稱：KXPV
型號：H11F-10F
應用：一般
介質溫度：中溫、常溫
電源：手動
介質：酸
端口尺寸：DN50-DN300
結構：插頭
產品名稱：底閥
交貨時間：7 天
最小起訂量：2 件
白顏色
尺寸：DN50-300
| 零件材質表 |
|
件號 |
名稱 |
材質 |
|
1 |
網罩 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
2 |
隔板 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
3 |
橡膠墊紙 |
EPDM,FPM |
|
4 |
螺母 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
5 |
橡膠片 |
EPDM,FPM |
|
6 |
活塞 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
7 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
?

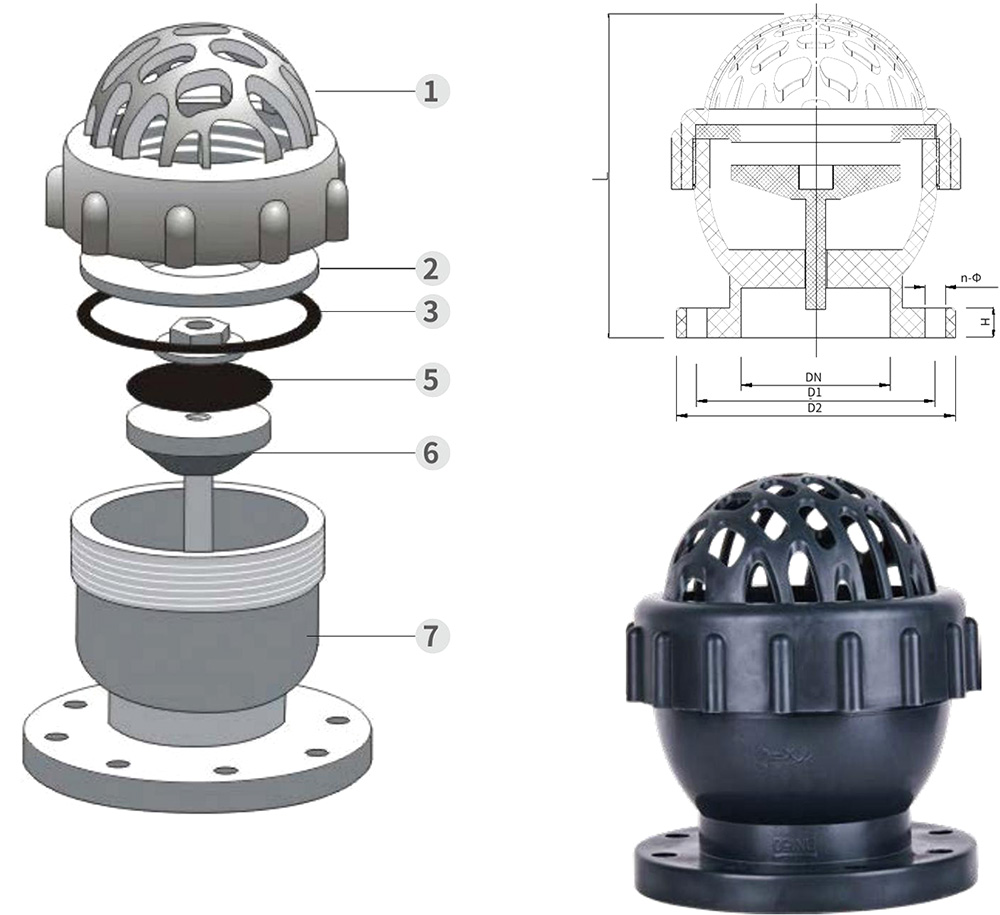

底閥裝配明細圖
?
?
| 產品結構特點 |
1. 生產規格從 DN50 到 DN300
2.DN200 到 DN300 應客戶要求生產
3. 具有優良的密封性
4. 較小的壓力損失
5. 具有良好的液壓性能
6. 結構簡單，安裝便捷
?

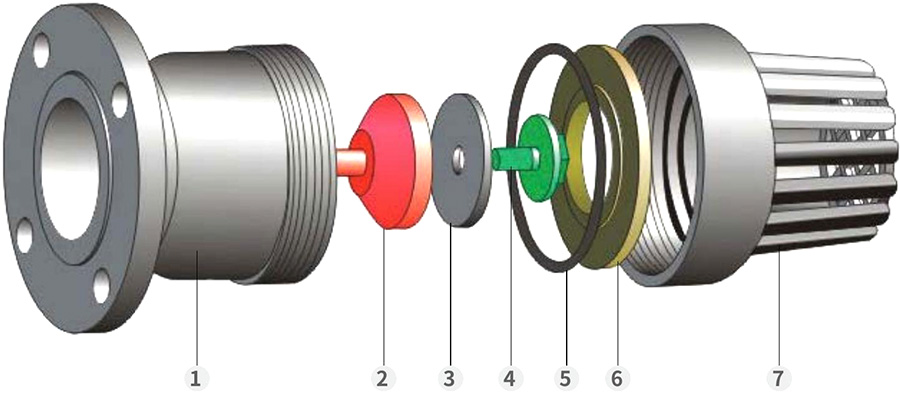

| 零件材質表 |
|
件號 |
名稱 |
材質 |
|
1 |
閥體 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
2 |
活塞 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
3 |
密封橡膠 |
EPDM,FPM |
|
4 |
壓緊螺母 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
5 |
密封件 |
EPDM,FPM |
|
6 |
隔板 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
7 |
網罩 |
FRPP,PVDF,CPVC,UPVC,PPH |

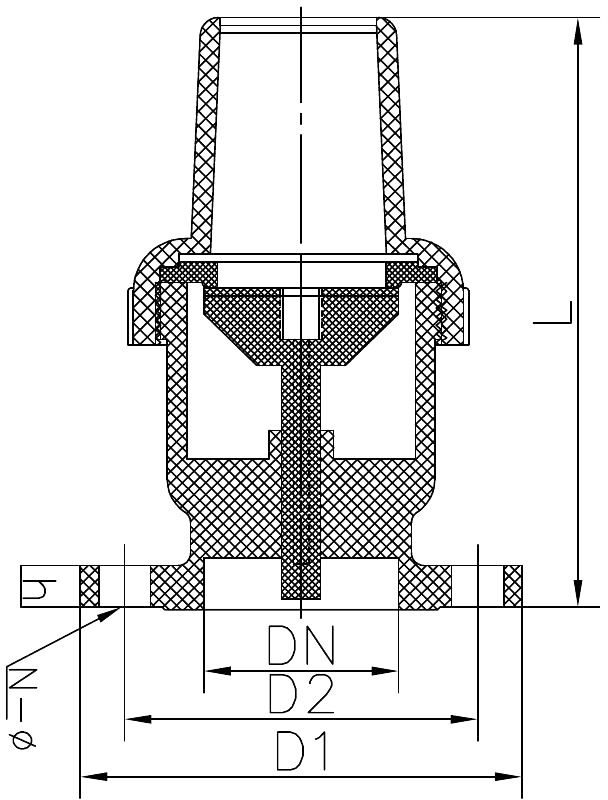

| 外形尺寸表 |
?
|
公稱直徑DN (mm) |
D1 |
D2 |
L |
h |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
15(1/2") |
105 |
65 |
70 |
2.38 |
140 |
15 |
4-Φ17X20 |
4-Φ19 |
4-Φ16 |
|
20 (3/4") |
105 |
75 |
75 |
2.76 |
168 |
16 |
4-Φ17X20 |
4-Φ19 |
4-Φ16 |
|
25 (1") |
115 |
85 |
90 |
3.13 |
189 |
16 |
4-Φ17X20 |
4-Φ19 |
4-Φ16 |
|
32 (1/2") |
135 |
100 |
100 |
3.45 |
210 |
18 |
4-Φ17X20 |
4-Φ19 |
4-Φ19 |
|
40 (13/4") |
145 |
110 |
105 |
3.88 |
238 |
18 |
4-Φ17X20 |
4-Φ19 |
4-Φ19 |
|
50 (2") |
160 |
125 |
120 |
4.74 |
215 |
17 |
4-Φ17X20 |
4-Φ19 |
4-Φ19 |
|
65 (21/2") |
170 |
145 |
140 |
5.49 |
235 |
14 |
4-Φ17X20 |
4-Φ19 |
4-Φ19 |
|
80 (3") |
192 |
160 |
150 |
6 |
265 |
21 |
8-Φ18X20 |
8-Φ19 |
4-Φ19 |
|
100 (4") |
220 |
180 |
175 |
7.5 |
315 |
23 |
8-Φ18X20 |
8-Φ19 |
8-Φ19 |
|
125 (5") |
250 |
210 |
210 |
8.5 |
335 |
31 |
8-Φ19 |
8-Φ23 |
8-Φ22 |
|
150 (6") |
282 |
240 |
240 |
9.51 |
335 |
31 |
8-Φ21 |
8-Φ23 |
8-Φ22 |
|
200 (8") |
335 |
295 |
290 |
11.75 |
380 |
32 |
8-Φ23 |
12-Φ23 |
8-Φ22 |
|
250 (10") |
395 |
350 |
355 |
14.25 |
550 |
37 |
12-Φ25 |
12-Φ25 |
12-Φ25 |
|
300 (12") |
445 |
400 |
400 |
17 |
550 |
40 |
12-Φ25 |
16-Φ25 |
12-Φ25 |
?
